Jest uchwytem narzędzi

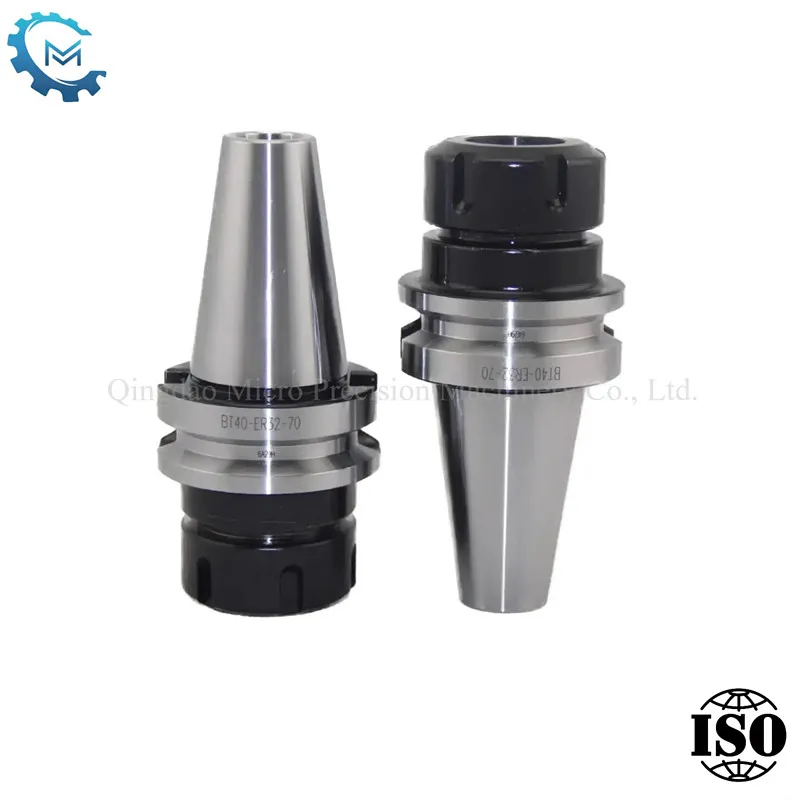

Uchwyt narzędzi ER jest powszechnie używanym urządzeniem trzymającym narzędzia w przetwarzaniu narzędzi maszynowych, używanych głównie do ustalania i zacisku narzędzi prostych, takich jak ćwiczenia i frez z frez, nazywa się także Milling Chuck Arbor.
Uchwyt narzędzi można dostosować do różnych rozmiarów jako wymagania klienta.

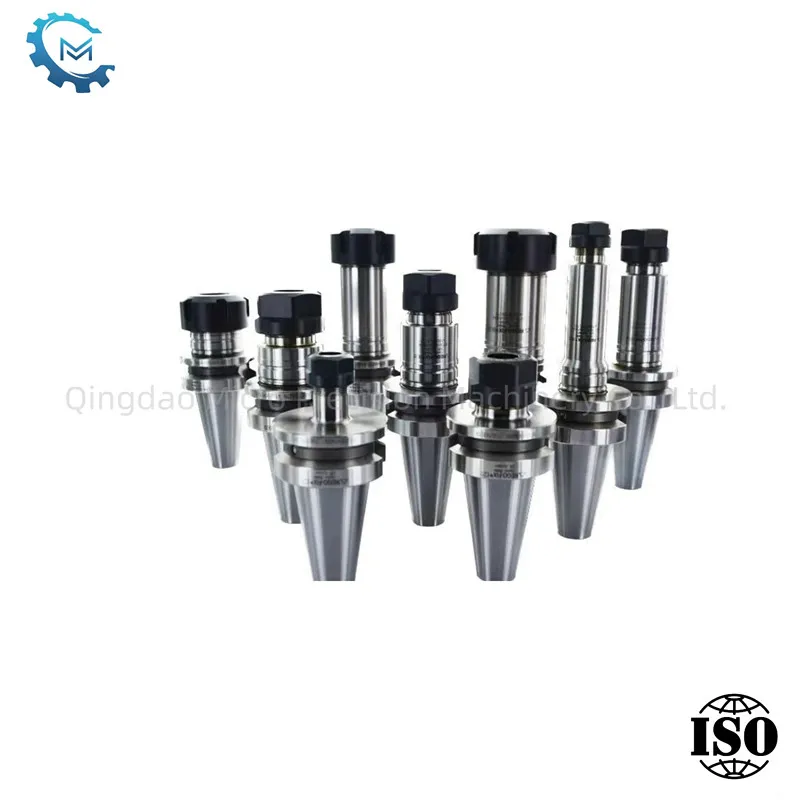

Jego wspólna specyfikacja obejmuje BT30, BT40, BT50 itd.

Wyślij zapytanie

Opis produktu

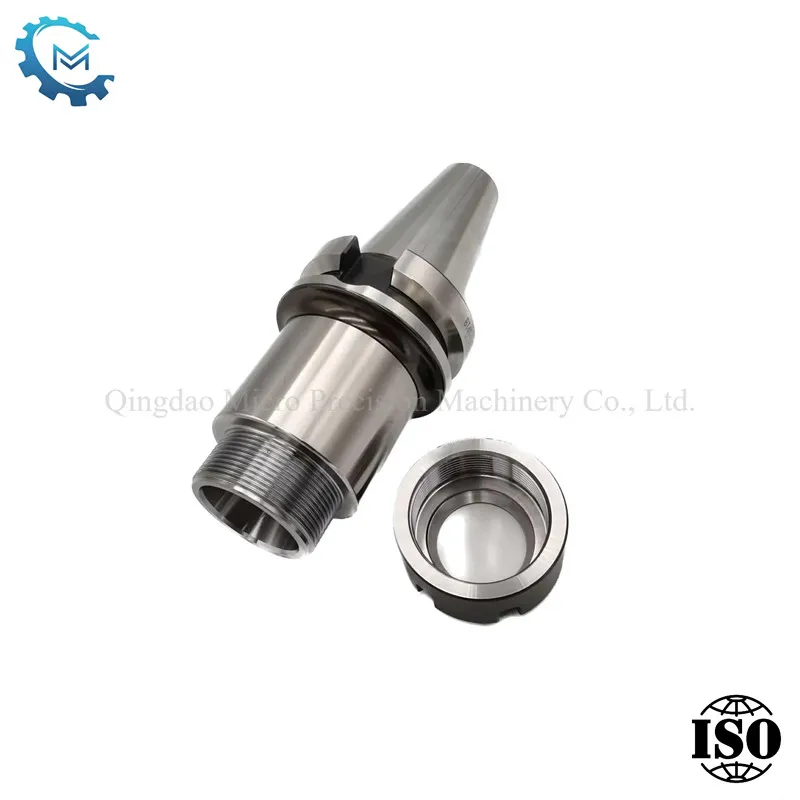

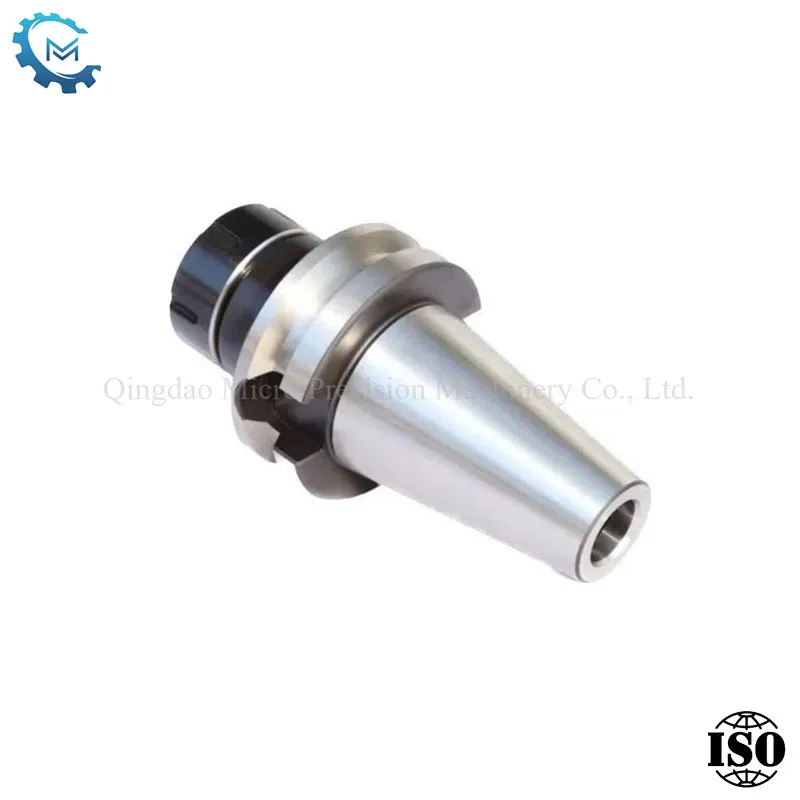

Uchwyt narzędzi ER jest również nazywany Milling Chuck Arbor, jest to połączenie między wrzecionem mechanicznym a narzędziem i innymi narzędziami akcesoriami. Uchwyt narzędzi ER jest szeroko stosowany w maszynach do mielenia CNC, tokarce i innych precyzyjnych urządzeniach do obróbki, szczególnie w sytuacjach, w których wymagane jest trzymanie narzędzi.

Parametry produktu:

Model nr BT × ER-L1	D	D1	Model nr BT × ER-L1	D	D1
BT30 × ER16-70	28	31.75	BT45 × ER32-70	50	57.15
BT30 × ER20-70	34	31.75	BT45 × ER32-100	50	57.15
BT30 × ER25-70	42	31.75	BT45 × ER32-120	50	57.15
BT30 × ER32-70	50	31.75	BT45 × ER40-80	63	57.15
BT30 × ER40-80	63	31.75	BT45 × ER40-100	63	57.15
BT40 × ER16-70	28	44.45	BT45 × ER40-120	63	57.15
BT40 × ER20-70	34	44.45	BT50 × ER16-70	28	69.85
BT40 × ER20-100	34	44.45	BT50 × ER16-90	28	69.85
BT40 × ER20-150	34	44.45	BT50 × ER16-135	28	69 85
BT40 × ER25-60	42	44.45	BT50 × ER20-70	34	69.85
BT40 × ER25-70	42	44.45	BT50 × ER20-90	34	69.85
BT40 × ER25-90	42	44.45	BT50 × ER20-135	34	69.85
BT40 × ER25-100	42	44.45	BT50 × ER20-150	34	69.85
BT40 × ER25-150	42	44.45	BT50 × ER20-165	34	69.85
BT40 × ER32-70	50	44.45	BT50 × ER25-70	42	69.85
BT40 × ER32-100	50	44.45	BT50 × ER25-135	42	69.85
BT40 × ER32-150	50	44.45	BT50 × ER25-165	42	69 85
BT40 × ER40-70	63	44 45	BT50 × ER32-70	50	69 85
BT40 × ER40-80	63	44.45	BT50 × ER32-80	50	69.85
BT40 × ER40-120	63	44.45	BT50 × ER32-100	50	69.85
BT40 × ER40-150	63	44.45	BT50 × ER32-120	50	69.85
BT45 × ER16-70	28	57.15	BT50 × ER40-80	63	69.85
BT45 × ER20-70	34	57.15	BT50 × ER40-100	63	69.85
BT45 × ER20-100	34	57.15	BT50 × ER40-120	63	69.85
BT45 × ER25-70	42	57.15	BT50 × ER40-135	63	69.85
BT45 × ER25-90	42	57.15	BT50 × ER50-90	78	69.85
BT45 × ER25-100	42	57.15	BT50 × ER50-120	78	69.85

Zdobądź cytat teraz

Proces produkcyjny dla uchwytu narzędzi ER:

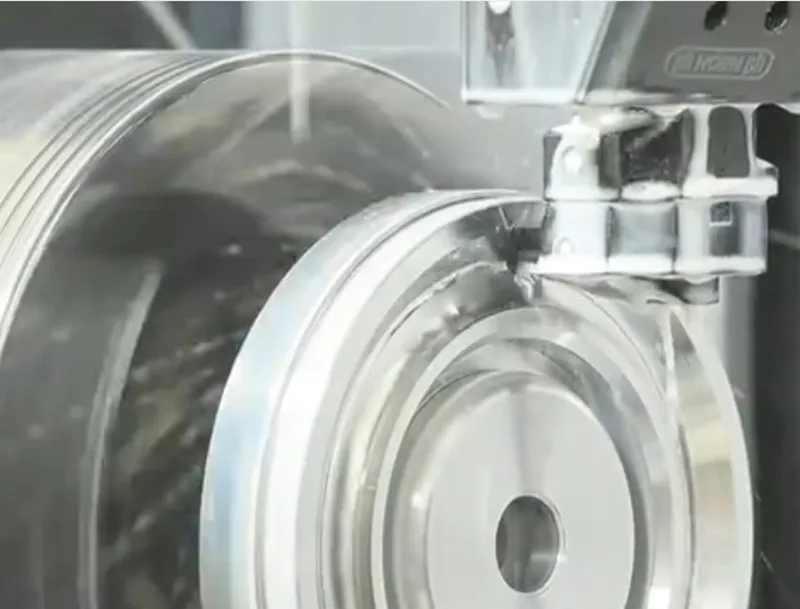

Obróbka obróbki i ciepła: nadwozie uchwytu narzędzia przechodzi procesy obróbki, w tym obracanie, wiercenie i nudne, w celu utworzenia wymaganych otworów wewnętrznych i wymiarów zewnętrznych. Po obróbce obróbka narzędzi jest poddawana obróbce cieplnej, takiej jak utwardzanie powierzchni, w celu zwiększenia twardości powierzchni i odporności na zużycie.

ER Tool Holder
