Jakie są zasady projektowania bloków zaworów?

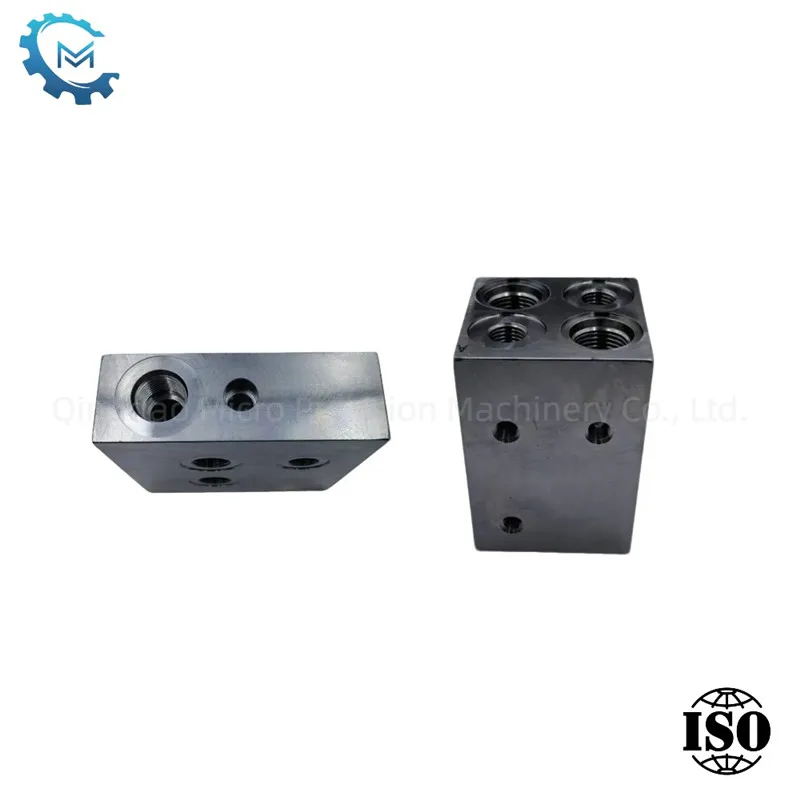

Projektbloki zaworów hydraulicznychto złożona i delikatna praca, która wymaga kompleksowego rozważenia wymagań funkcjonalnych systemu, układu strukturalnego, technologii przetwarzania i innych aspektów. Poniżej znajdują się główne zasady, które należy przestrzegać przy projektowaniu bloków zaworów hydraulicznych podsumowanych przezQingdao Micro Precision Machinery Co., Ltd.na podstawie wieloletniego doświadczenia.

1. Integracja systemu i dopasowanie funkcji

Pierwszą zasadą projektu bloku zaworu jest to, że jego obwód olejowy musi ściśle zgodny z wymaganiami schematu schematycznego układu hydraulicznego. Przed zaprojektowaniem wyjaśnimy, które obwody oleju można zintegrować w celu uzyskania uproszczenia systemu i zwartości. Jednocześnie liczba komponentów zawartych na bloku zaworu powinna być umiarkowana, aby uniknąć nadmiernej objętości bloku zaworu z powodu zbyt wielu komponentów.

2. Układ komponentu i instalacja

Zwracamy uwagę na szczegóły układu i instalacji komponentów hydraulicznych. Minimalne odstępy między komponentami powinny przekraczać 5 mm, aby uniknąć wzajemnych zakłóceń. Jednocześnie komponenty takie jak zawór pilotowy zaworu odwracania, zawór ciśnienia i manometra mogą być odpowiednio rozszerzone poza płaszczyzną instalacyjną bloku zaworu, aby zmniejszyć ogólną objętość. Ponadto rdzeń zaworu powinien być zawsze instalowany w kierunku poziomym, aby uniknąć wpływu na jego wrażliwość i wydajność operacyjną ze względu na własną wagę.

3. Projektowanie kanału i optymalizacja płynów

Projekt kanałublok zaworujest kluczowe. Projekt kanału powinien być tak prosty, jak to możliwe, unikając głębokich otworów i nachylonych otworów w celu zmniejszenia trudności przetwarzania i utraty odporności na przepływ. Zalecamy działającą prędkość przepływu rurociągu 8 m/s i prędkość przepływu rurociągu zwrotnego 4 m/s. Ponadto struktura otworów przecinających się powinna przyjąć strukturę w kształcie litery T i uniknąć struktury krzyżowej, aby ułatwić rozebranie i zapobieganie osadzaniu zanieczyszczeń.

4. Siła i niezawodność

Siła i niezawodność bloku zaworu są rdzeniem projektu. Minimalna grubość ściany między otworami ślepymi musi zostać ściśle sprawdzona, aby upewnić się, że nie złamią się z powodu stężenia naprężenia pod wysokim ciśnieniem. W przypadku bloków zaworów żeliwnych odległość między ścianami dwóch sąsiednich otworów powinna wynosić nie mniej niż 5 mm; W przypadku kutych bloków zaworów stalowych odstępy od otworu powinny wynosić nie mniej niż 3 mm. Ponadto należy zwrócić szczególną uwagę na konstrukcję otworów śrubowych mocujących, aby nie zderzały się z kanałem olejowym, aby uniknąć wycieku lub awarii bloku zaworu ze względu na zbyt małą grubość ściany.

Wniosek

Na Qingdao Micro Precision Machinery Co., Ltd., zawsze jesteśmy zaangażowani w dostarczanie klientom o wysokiej wydajności i wysokiej niezawodności produktów blokowych zaworów hydraulicznych poprzez zasady projektowania naukowego i ścisłą kontrolę jakości. Uważamy, że tylko w pełni biorąc pod uwagę każdy szczegół na etapie projektowania, możemy osiągnąć wydajne działanie i długoterminową stabilność systemu w praktycznych zastosowaniach.
