Niestandardowy blok zastawki hydraulicznej

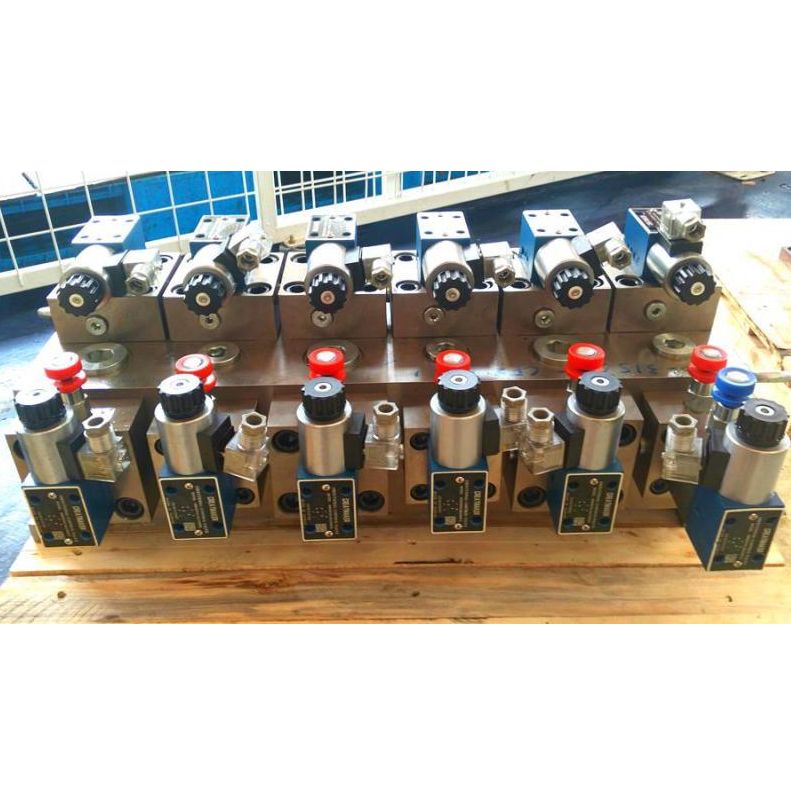

Niestandardowe niestandardowe bloki zaworów hydraulicznych Qingdao Micro Precision Machinery Co., Ltd. jest producentem specjalizującym się w projektowaniu i przetwarzaniu niestandardowych bloków zaworów hydraulicznych. Od ponad 20 lat koncentrujemy się na projektowaniu i produkcji bloków zastawek hydraulicznych. Nasze produkty mają wyjątkowo wysoką stabilność, a ich przewaga cenowa jest również bardzo oczywista. Obejmujący większość rynków europejskich i amerykańskich.

Z niecierpliwością oczekujemy, że zostaniemy twoim długoterminowym partnerem w Chinach.

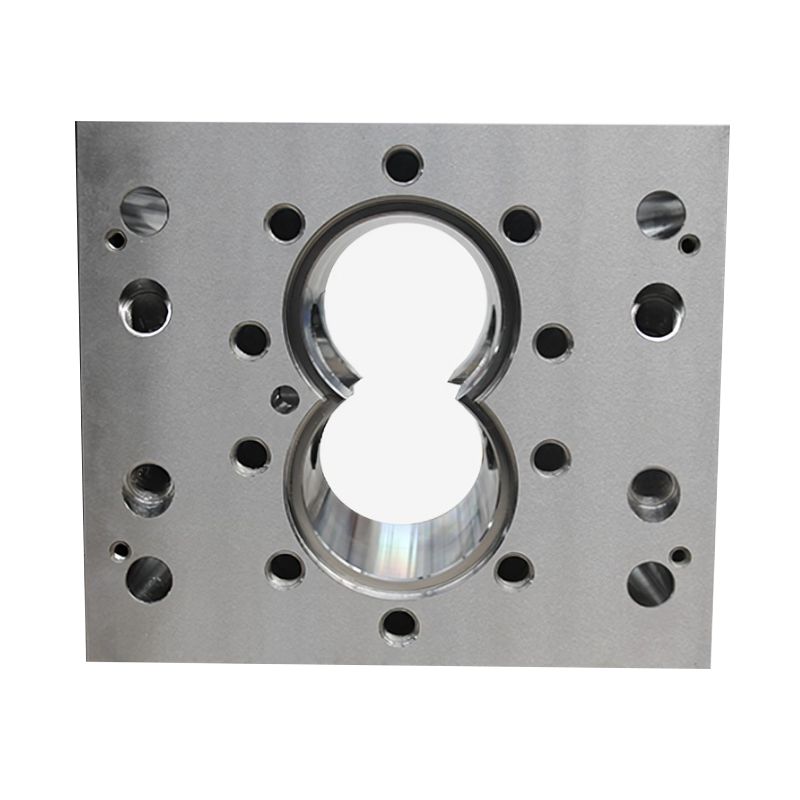

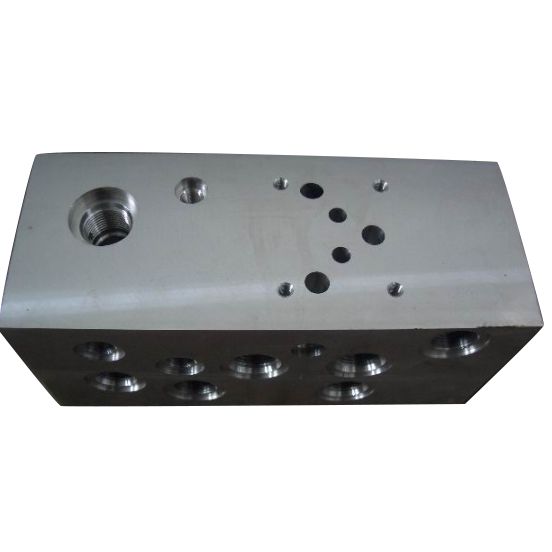

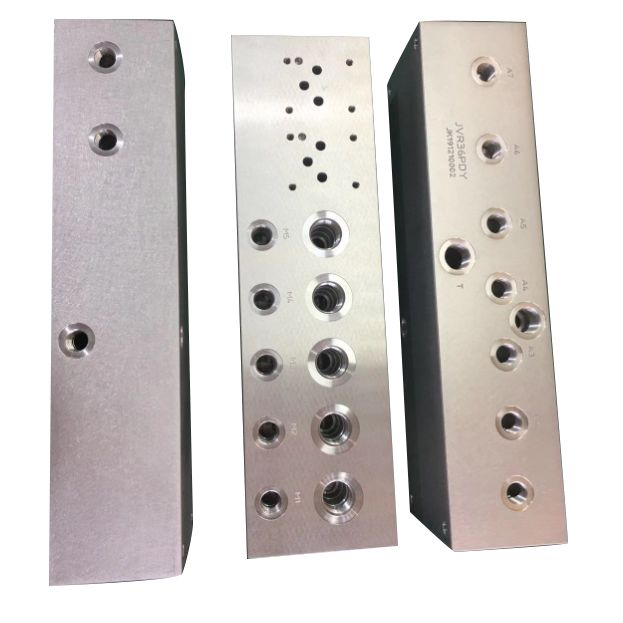

Nieprodemokrotnie wybierane materiały blokowe zaworów hydraulicznych są wybierane ze stali nr 20, stali nr 45, kute, Q355D, żeliwa i aluminium, itp. Akceptuj materiały określone przez klientów i zapewniają klientom raporty z testów materiałów trzecich i raporty wykrywania wad.

Zdobądź cytat teraz

Szybki układ zastawki hydraulicznej nieostandardowy układ hydrauliczny:

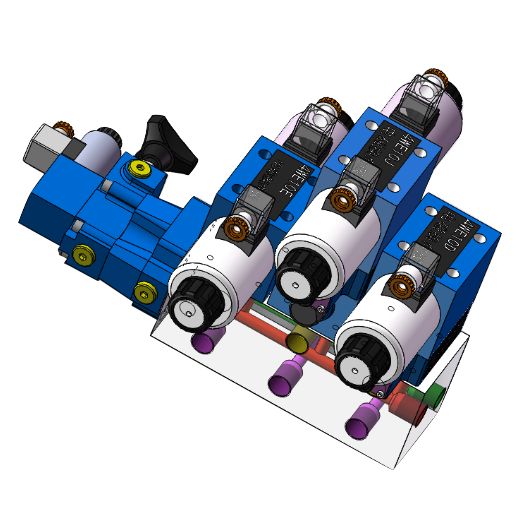

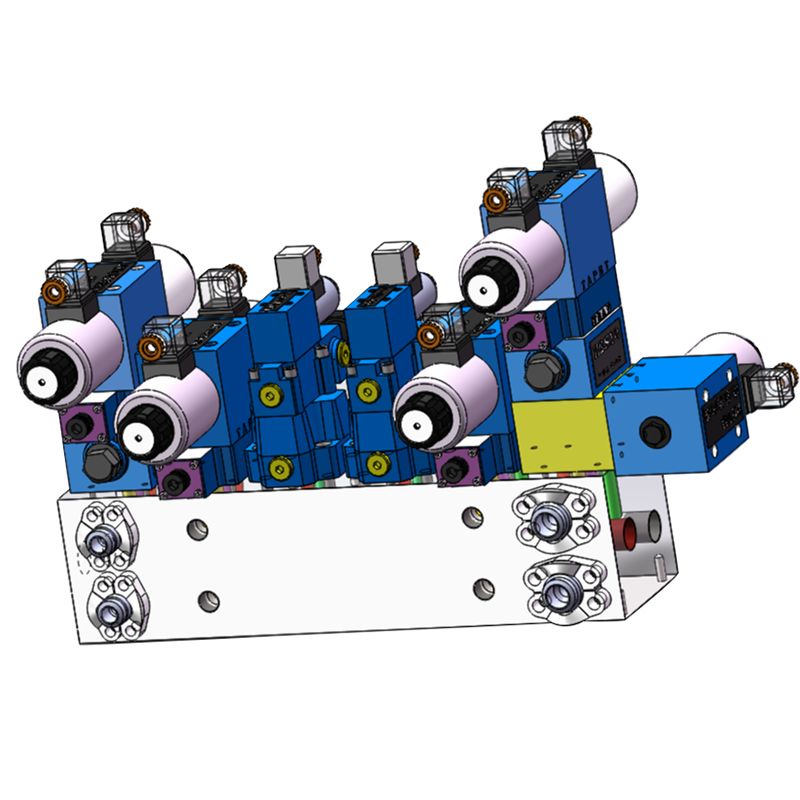

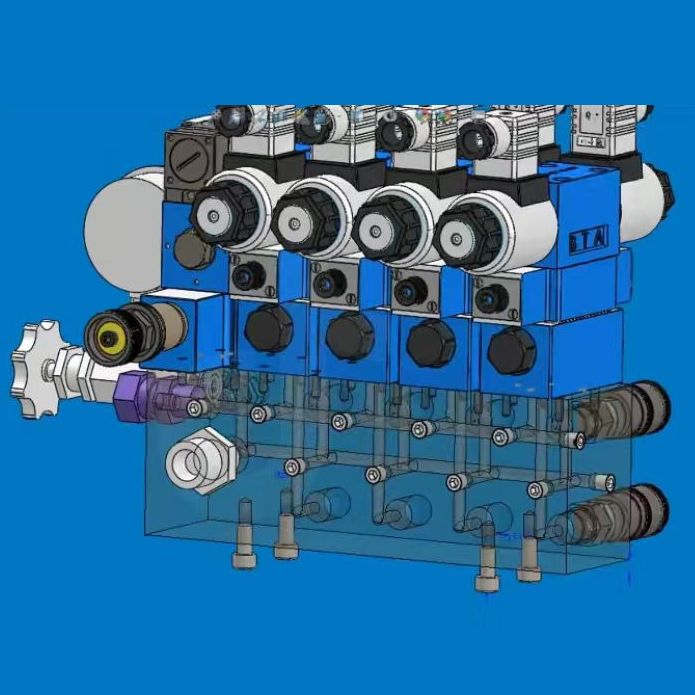

Podczas układania niestandardowych zaworów hydraulicznych należy rozważyć, czy kierunek instalacji korpusu zaworu jest rozsądny. Rdzeń zaworu powinien znajdować się w kierunku poziomym, aby zapobiec wpływowi rdzenia zastawki wpływającym na wrażliwość zaworu. W szczególności zawór odwracający musi być ułożony poziomo. Kształt, położenie i wielkość publicznych otworów olejowych niestandardowego bloku zastawki hydraulicznej należy określić zgodnie z wymaganiami projektowymi systemu. Podczas określania parametrów instalacji każdego komponentu na niestandardowym bloku zaworu hydraulicznego powinniśmy starać się, aby otwory, które należy podłączyć jak najbardziej ortogonalne, aby były one bezpośrednio połączone i zmniejszają niepotrzebne otwory procesowe. Ponieważ każdy komponent ma więcej niż dwa otwory olejowe, a otwory te muszą być połączone z otworami innych komponentów i otworami oleju publicznego na niestandardowym bloku zastawki hydraulicznej, czasami bezpośrednie połączenie nie jest możliwe, więc projektowanie musi być konieczne otwory procesowe. Konstrukcja otworu niestandardowego bloku zaworu hydraulicznego polega na określeniu liczby otworów procesowych, które należy dodać, gdy otwory są podłączone, rodzaj i rozmiar lokalizacji otworów procesowych oraz średnicę otworu i głębokość otworów na niestandardowym bloku zastawki hydraulicznej. Małe grubości ściany między zamkniętymi kanałami należy sprawdzić pod kątem wytrzymałości. Należy zauważyć, że mocujące otwory śrubowe składników hydraulicznych na niestandardowym bloku zaworów hydraulicznych nie zderzają się z fragmentami oleju, a ich niewielka grubość ściany należy również sprawdzić pod kątem wytrzymałości itp.

Wymiary składników hydraulicznych zainstalowanych na niestandardowych blokach zaworów hydraulicznych nie mogą się ze sobą zakłócać. Geometryczne wymiary bloku zaworu uwzględniają głównie wymiary zewnętrzne każdego komponentu zainstalowanego na bloku zaworu, tak że istnieje wystarczająca przestrzeń montażowa między komponentami. Odległość między składnikami hydraulicznymi powinna być większa niż 5 mm. Elektromagnet na zaworze odwracającym, zawór pilotowy na zaworze ciśnieniowym i manometrze można odpowiednio rozszerzyć poza płaszczyznę instalacji bloku regulacyjnego, co może zmniejszyć rozmiar bloku zaworu. Uważaj jednak, aby nie pozwolić, by części zwisające z innymi częściami.

Należy zauważyć przy projektowaniu niestandardowych bloków zaworów hydraulicznych:

1 Średnica otworu w bloku zaworu musi być zgodna z natężeniem przepływu. Szczególną uwagę należy zwrócić na połączone otwory, aby zapewnić wystarczającą powierzchnię przepływu. Zwróć uwagę na kierunek i pozycję wlotu i wylotu oleju. Powinien być zgodny z ogólnym układem systemu i formularza połączenia rurowego oraz rozważać w zakresie kunsztu operacji instalacji, należy zapewnić komponenty z wymaganiami instalacyjnymi pionowymi lub poziomymi, aby spełnić wymagania po instalacji.

2. W przypadku komponentów, które należy dostosować podczas pracy, podczas projektowania należy wziąć pod uwagę wygodę działania i obserwacji. Regulowane komponenty, takie jak zawory przepełnienia i zawory sterujące prędkości, powinny być ustawione w pozycji, w której uchwyt regulacji jest łatwy w obsłudze.

2 Ponadto przy projektowaniu bloku zaworu należy ustawić wystarczającą liczbę punktów pomiaru ciśnienia. W przypadku bloków zaworów o wadze ponad 30 kg należy zapewnić otwory do podnoszenia śrub. Jednak w założeniu spełniania wymagań dotyczących użytkowania objętość bloku zaworu musi być tak mała, jak to możliwe.
