Uszczelnienie olejowe serii RS

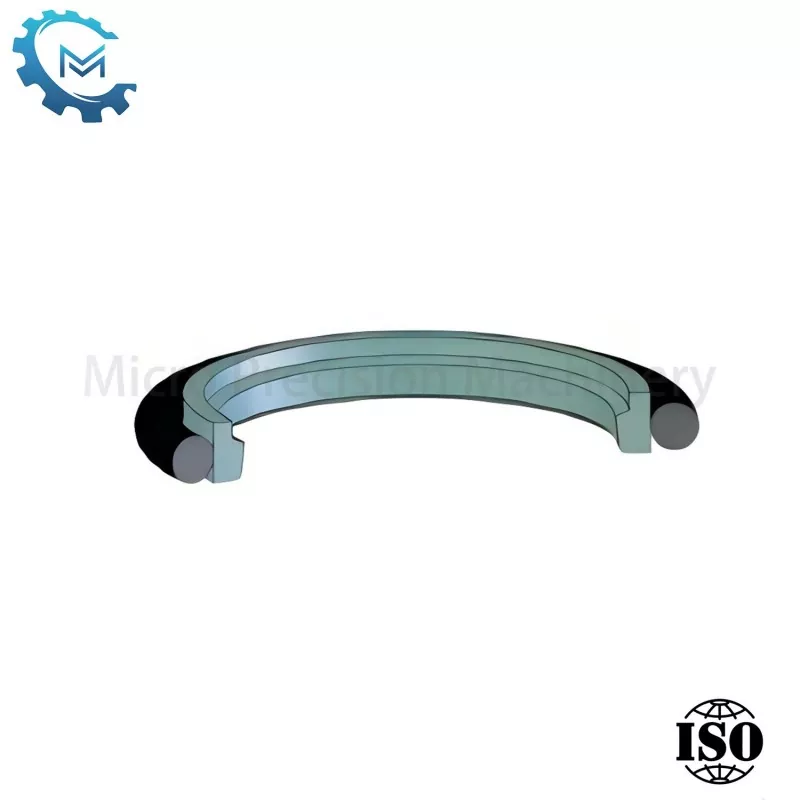

Uszczelnienie olejowe serii RS, znane również jako jednokierunkowy pierścień uszczelniający tłoczyska, składa się z wypełnionego przeciwzużyciowo pierścienia z politetrafluoroetylenu PTFE i gumowego pierścienia uszczelniającego typu O. Pierścień typu O zapewnia elastyczność kompensującą zużycie pierścienia stopniowego z PTFE i ma tylko jednokierunkowe działanie uszczelniające.

Wyślij zapytanie

Opis produktu

Uszczelnienia jednostronnego działania tłoczysk w cylindrach hydraulicznych są kluczowymi elementami. Uszczelnienia te zaprojektowano tak, aby zapobiegać wyciekom płynu w jednym kierunku. Działają poprzez utworzenie szczelnej bariery pomiędzy tłoczyskiem a obudową cylindra.

Niezbędny jest prawidłowy montaż i konserwacja tych uszczelek. Regularna kontrola pod kątem zużycia i uszkodzeń pomaga zapewnić płynną pracę siłownika hydraulicznego i brak strat płynu. Przy prawidłowym działaniu uszczelnienia tłoczyska jednostronnego działania przyczyniają się do ogólnej wydajności i niezawodności sprzętu hydraulicznego.

Parametry produktu:

Charakterystyka powierzchni rowka:

Skończyć	Rtmax (um)	Ra (um)
Powierzchnia przesuwna	≤2,5	0,05 - 0,3
Rowek na dole	≤6,3	≤1,6
GrooveSide	≤15	≤3

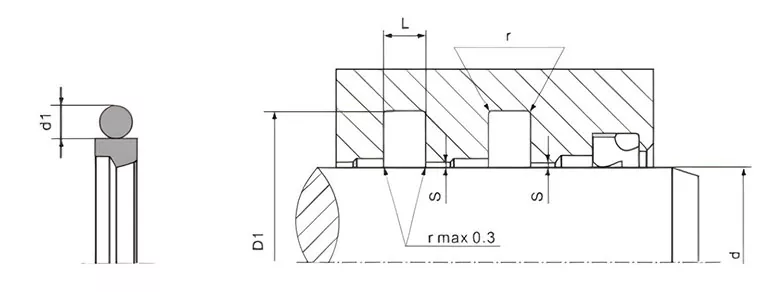

Średnica wału	Dolna średnica	Szerokość	Zaokrąglony narożnik	Smaks*			Pierścień uszczelniający
Df8/h9	D1 H9	L+0,2	r	10MPa	20MPa	40 MPa	d1
3-7,9	D+4,9	2.2	0.4	0.30	0.20	0.15	1.78
8-18.9	D+7,3	3.2	0.6	0.40	0.25	0.15	2.62
19-37,9	D+10,7	4.2	1.0	0.40	0.25	0.20	3.53
38-199,9	D+15,1	6.3	1.3	0.50	0.30	0.20	5.33
200-255,9	D+20,5	8.1	1.8	0.60	0.35	0.25	7.00
256-649,9	D+24,0	8.1	1.8	0.60	0.35	0.25	7.00
650-999,9	D+27,3	9.5	2.5	0.70	0.50	0.30	8.40
> 1000	D+38,0	13.8	3.0	1.00	0.70	0.60	12.00
