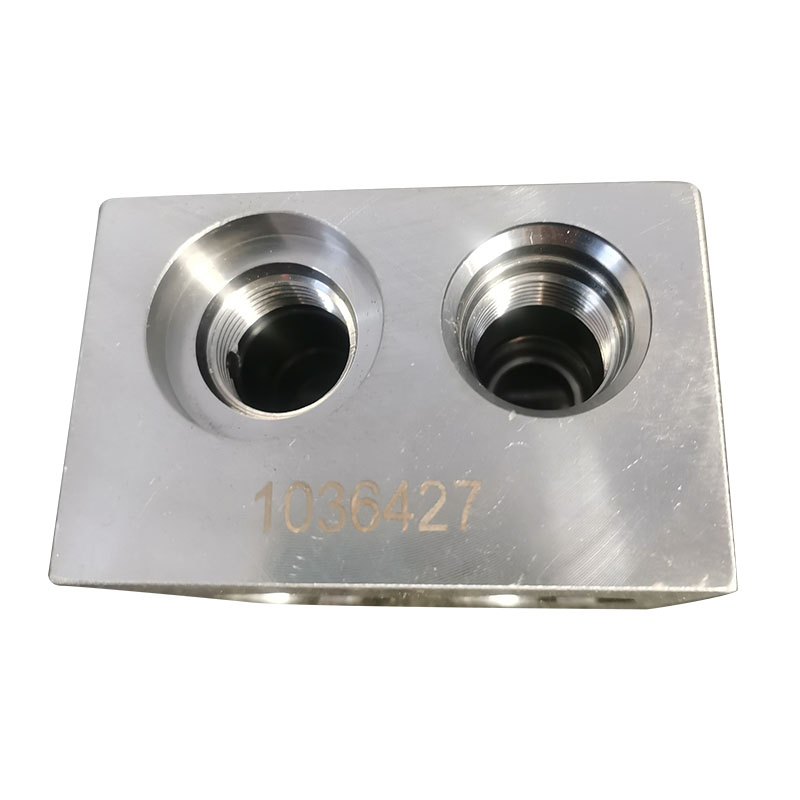

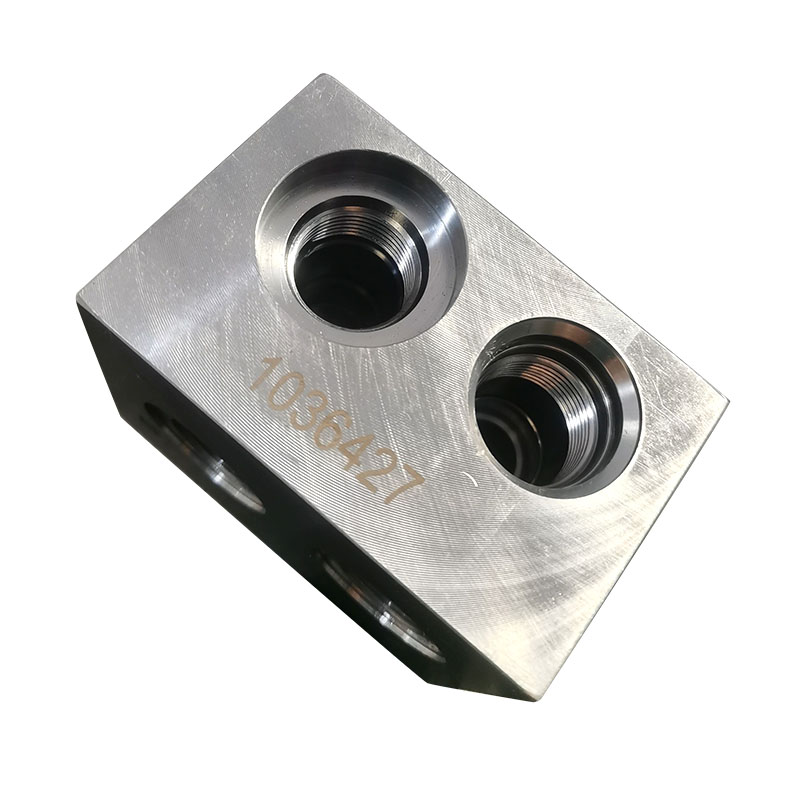

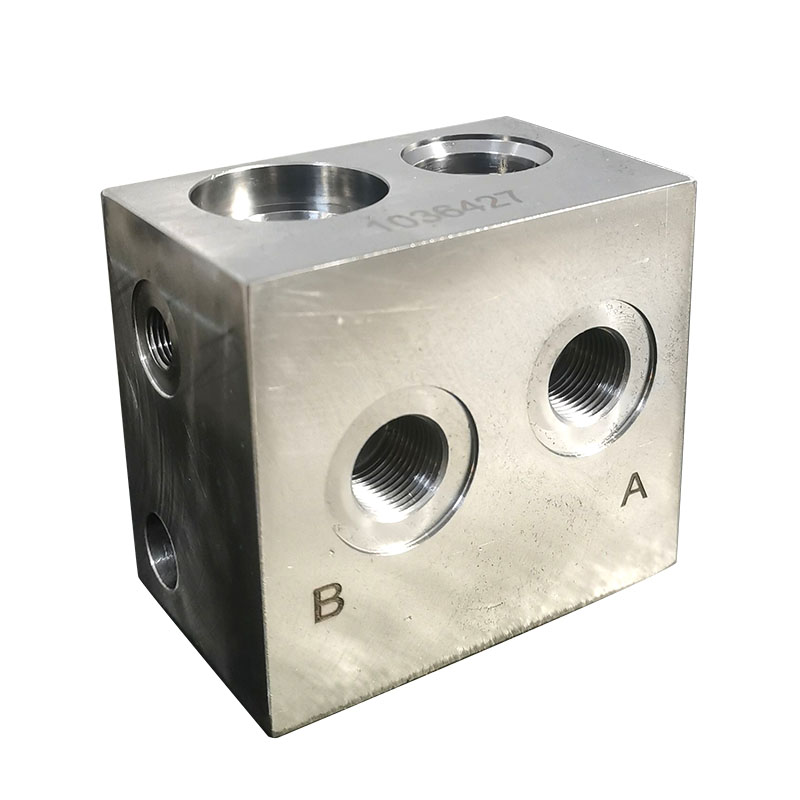

T13A Hydrauliczny blok zaworu sterowania przepływem

T13A Hydraulic Flow Contral Blok dla wysokiej jakości układów hydraulicznych

Zalety zaworów hydraulicznych

Dokładnie kontroluj przepływ układów hydraulicznych

Dokładnie kontroluj ciśnienie układu hydraulicznego

Uważaj na automatyczną kontrolę układu hydraulicznego

Popraw niezawodność i bezpieczeństwo systemów hydraulicznych

Wybór materiałów blokowych zaworu sterującego przepływem T13A

Kartowany arkusz Q355D, QT500-7, QT400-18, stal nierdzewna 316, aluminium, miedź i inne materiały. Akceptujemy materiały określone przez klienta i niestandardowe niestandardowe przetwarzanie, aby zapewnić jakość i terminową dostawę.

T13A Hydraulic Flow Control Block Wprowadzenie

1: Blok zaworu sterującego przepływem hydraulicznym T13A może być przetwarzany za pomocą 2-drożnego działania elektromagnesu poppeta i zaworu kierunkowego. Szybkość przepływu projektu wynosi: 40 l/min. Typ otworu przetwarzania to otwór zaworu T13A. 2-pozycyjny 2-dróg może być wyposażony w zawór elektromagnesu. Po instalacji jest to prosty zawór. Typ poruszający się, otwór zaworu zaworu jest strukturą zaworu Poppet. Ten otwór zaworu jest zaprojektowany i obrabiany zarówno dla normalnie otwartych, jak i normalnie zamkniętych konfiguracji. Otwór zaworu bloku zaworu został zaprojektowany jako struktura zaworu poppeta, wykonana z gumy nitrylowej, EPDM i gumy fluorowej. Nie ma wycieku w otworze zaworu tego bloku zaworu.

2: Otwór zaworu tego bloku zaworu hydraulicznego może być przetwarzany za pomocą 2-drożnego zaworu szkiełkowego i zaworu kierunkowego o prędkości przepływu 45 l/min. 2-pozycyjny 2-dróg może być wyposażony w zawór elektromagnesu. Jest to bezpośrednie działanie, zrównoważona struktura zaworu, a także ma zarówno normalnie otwarte, jak i normalnie zamknięte funkcje. rodzaj struktury.

3: Otwór zaworu tego bloku zaworu hydraulicznego jest bezpośrednio działającym, miękkim przełączaniem, elektromagnesu, zawór poppetyczny, przepływ konstrukcji zaworu kierunkowego: 15 l/min. Blok zaworu hydraulicznego może być przetwarzany za pomocą 2-pozycyjnego 2-drożnego zastawki elektromagnesu, który jest typem aktywnego. Struktura zaworu poppeta ma miękkie cechy startowe, które mogą znacznie zmniejszyć wpływ systemu po napędzaniu zaworu.

Dane techniczne bloku zaworu sterującego przepływem T13A

Maksymalne ciśnienie operacyjne	350 bar
Znany czas reakcji	50 ms
Maksymalny wyciek przy 110 SUS (24 CST)	80 cm3/min@210BRT
Częstotliwość przełączania	15000 cykli/godz
przechodzić	T13A
Zestaw pieczęci	Ten; 990-413-007
Zestaw pieczęci	Viton; 990-17-006
Siła wymagana do ręcznej operacji awaryjnej	33N/100 bar @port1
Ręczne działanie w nagłych wypadkach	2,5 mm
Napięcie startowe cewki elektromagnetycznej	12VCD/24VCD

Zdobądź cytat teraz

T13A Hydraulic Flow Control Block Wprowadzenie

Ten otwór zaworu blokowego zaworu hydraulicznego może ustawić stały współczynnik ciśnienia prowadzącego 4.5: 1 Połowa zaworu bilansowego przechwytywania.

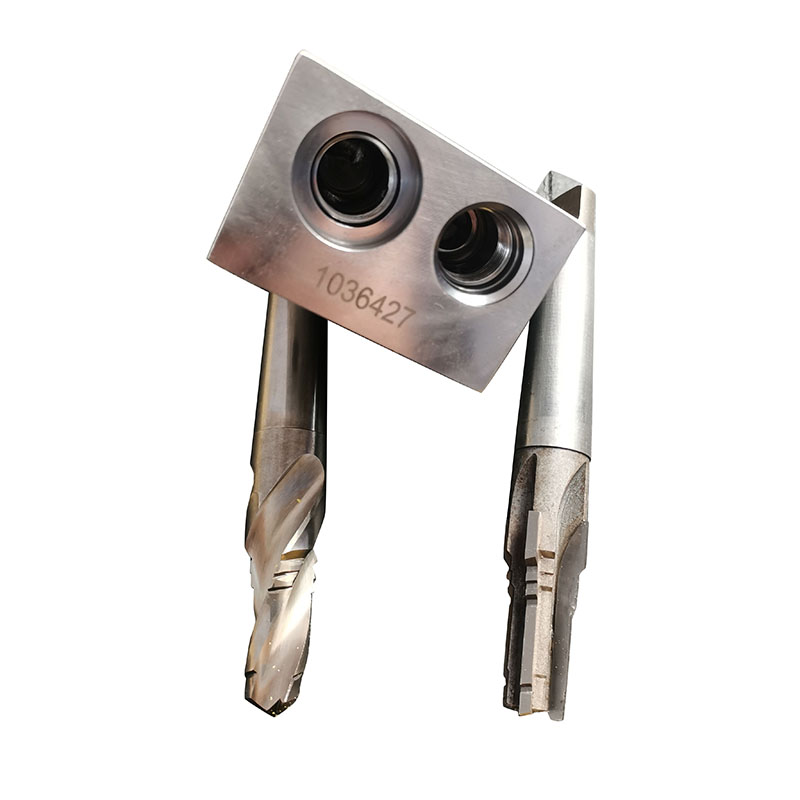

Korzystając z precyzyjnego 5-osiowego przetwarzania urządzeń CNC, niestandardowe przetwarzanie narzędzia do przetwarzania zaworu zaworu hydraulicznego, aby zapewnić dokładność otworu zaworu, ale także w celu zapewnienia gładkości otworu zaworu, RA0.8-Ra1.6

Profesjonalny sprzęt do czyszczenia i profesjonalny personel usuwania zadziorów zapewniają czyszczenie bloków zaworów hydraulicznych i obsługę otworów krzyżowych. Upewnij się, że każdy blok zaworu może osiągnąć wykrywanie cienia 3D.
