Rodzaje i charakterystyka posiadaczy maszyn CNC？

Wstęp

W dziedzinie precyzyjnej obróbkiCNC Machine Tools, posiadacze narzędzi to kluczowe elementy łączące narzędzia i maszyny. Jako firma specjalizująca się w obróbce CNC, dobrze zdajemy sobie sprawę, że różne typy posiadaczy narzędzi mają głęboki wpływ na wydajność obróbki, precyzję i jakość. Pozwól, że przedstawię ci wspólne typyUchwyty na maszynę CNCi ich unikalne cechy szczegółowo.

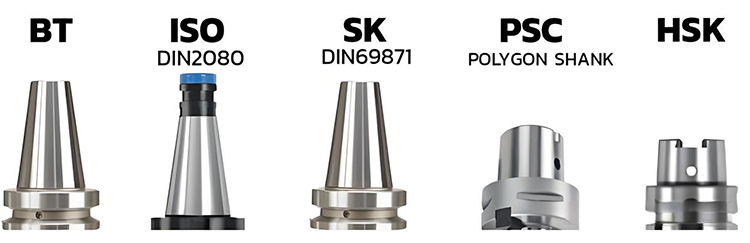

Posiadacze narzędzi są zwykle podzielone na dwie kategorie zgodnie z stożkiem otworu narzędziowego wrzeciona środkowego obróbki:

1. Uniwersalny posiadacz narzędzi ze stożkiem wrzecionowym 7:24

Posiadacz narzędzi do stożka 7:24 używa osobnej powierzchni stożkowej do pozycjonowania, a uchwyt stożkowy jest dłuższy. Powierzchnia stożkowa jednocześnie wykonuje dwie funkcje: ustawienie posiadacza narzędzi względem środka wrzeciona i moment przekazywania momentu zaostrzania.

Uniwersalny posiadacz narzędzi ze stożkiem 7: 24. Zwykle jest pięć standardów i specyfikacji:

(1) Standard międzynarodowy IS0 7388-1 (skrócony jako IV lub IT)

Cechy:

Wysoka wszechstronność, można zainstalować na narzędzia DIN 69871 i ANSI/ASME wrzeciona.

(2) Niemiecki standard DIN 69871, chiński standard GB10944

(Skrócony jako JT, SK, DIN, DAT lub DV)

Cechy:

Wymiary instalacji są takie same jak wymiary narzędzi ISO 7388-1, ale wartość D4 jest większa, co może powodować zakłócenia instalacji.

(3) Standard amerykański ANSI B5.50

Cechy:

Brakuje mu klina i nie można go zainstalować na maszynach DIN 69871 i ISO 7388-1, ale dwa ostatnie można zainstalować na nim.

(4) Japońskie standard JIS B6339, (MAS BT, określany jako BT)

Cechy:

Stożko narzędziowi BT jest krótsze niż trzy poprzednie posiadaczy narzędzi, a wymiary instalacji są różne, więc nie można ich wymienić. Symetryczna struktura sprawia, że jest bardziej stabilna przy dużych prędkościach niż pozostałe trzy posiadacze narzędzi.

(5) Niemiecki standardowy DIN 2080 (skrócony jako NT lub ST)

Metoda napięcia: Uchwyt narzędzi typu NT jest napięta przez pręt ciągnący na tradycyjnym maszynie, znanym również jako ST w Chinach

2. Uchwyt narzędzi z zwężeniem wrzeciona 1:10

(1) HSK Postępowanie narzędzi

HSK posiadacze narzędzi próżniowych mogą poprawić sztywność i stabilność systemu oraz precyzję produktu podczas szybkiej obróbki i skrócić czas wymiany narzędzia, odgrywając ważną rolę w szybkiej obróbce.

Pomocniki narzędzi HSK są dostępne w różnych specyfikacjach, takich jak A, B, C, D, E i F. Wśród nich A, E i F są powszechnie stosowane w centrach obróbki (automatyczna zmiana narzędzia).

Funkcje: Ma stożkę 1:10 i przyjmuje dwustronną konstrukcję kontaktową (tj. Stożek i twarz końcowa są jednocześnie kontaktowe), zapewniając wyższą sztywność i precyzję, szczególnie odpowiedni dla środowisk cięcia szybkiego.

(2) Shank stożkowy PSC (ISO26623)

Używa krótkiego stożkowego konstrukcji (zwykle 1:10 stożka), ale łączy się tylko z wrzecionem przez styk powierzchni stożkowej. Niektóre modele mogą łączyć kontakt twarzy końcowy, aby poprawić sztywność.

Celem projektowym jest zmniejszenie zmiany prześwitu powierzchni stożkowej spowodowanej siłą odśrodkową podczas szybkiego obrotu, ale jego metoda pozycjonowania jest prostsza niż HSK i głównie polega na sile tarcia powierzchni stożkowej.

Wniosek

Jako producentUchwyty na maszynę CNC, zawsze jesteśmy zaangażowani w dostarczanie użytkownikom wysokiej jakości, wysokowydajnych produktów do obsługi narzędzia. Dlatego nadal optymalizujemy projektowanie produktu i wzbogacamy kategorie produktów, aby zapewnić, że każdy uchwyt narzędzia może działać najlepiej w obróbce CNC, pomagając użytkownikom osiągnąć wydajne i dokładne cele obróbki.
