Analiza przyczyn i roztworów dla siebie cylindra hydraulicznego w układzie hydraulicznym?

Wprowadzić

Cylindry hydraulicznesą powszechnie stosowanymi siłownikami w układach hydraulicznych. Ich stabilność operacyjna bezpośrednio wpływa na wydajność całego systemu. Dzisiaj omówmy typowe problemy z działaniem cylindra hydraulicznego. Dlaczego często opuszczają samodzielnie, gdy są zamknięte? Najpierw omówmy strukturę i zasadę pracy cylindrów hydraulicznych.

1. Hydrauliczna struktura cylindra i zasada pracy

A Cylinder hydraulicznyzazwyczaj składa się z tylnej pokrywy końcowej, cylindra, tłoczyska, zespołu tłoka i przedniej pokrywy końcowej. Aby zapobiec wyciekom oleju z cylindra lub z komory wysokiego ciśnienia do komory niskiego ciśnienia, pomiędzy tuleją cylindra a pokrywą końcową, tłokiem i tłoczyskiem, tłokiem i tuleją cylindra oraz tłoczyskiem i przednią pokrywą. Osłona przeciwpyłowa jest również zainstalowana na zewnątrz przedniej zaślepki. Aby zapobiec uderzeniu tłoka w głowicę cylindra podczas szybkiego cofania się do końca skoku, na końcu cylindra hydraulicznego zamontowane jest urządzenie buforowe. Może być również wymagane urządzenie wyciągowe.

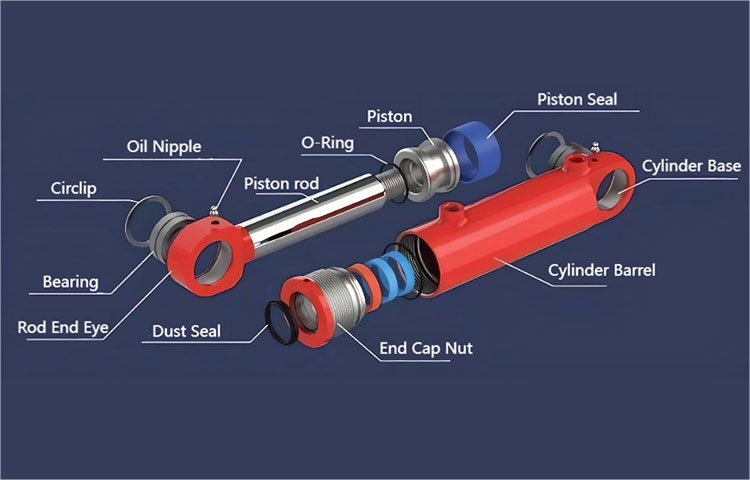

Alt. Hydrauliczna struktura cylindra

2. Ogólny obwód cylindra hydraulicznego

W układzie hydraulicznym, gdy cylinder hydrauliczny rozciąga się na określoną długość, nie musi już się poruszać i musi być utrzymywany tylko w określonej pozycji przez określony czas. W tym momencie do trzymania cylindra można zastosować kierunkowy zawór sterujący lub zamek hydrauliczny. Ogólny obwód hydrauliczny jest następujący:

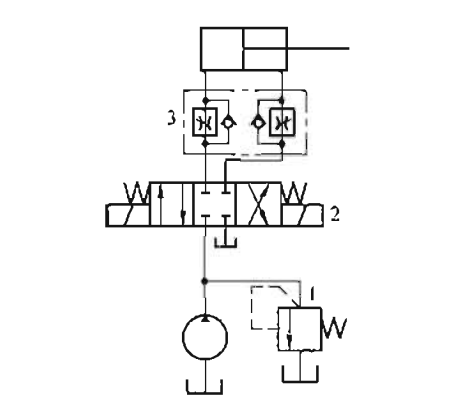

Alt. Hydrauliczny obwód cylindra

3. Analiza powodów, dla których cylinder hydrauliczny schodzi automatycznie

TłoczyskoCylinder hydraulicznywycofuje się pod działaniem siły zewnętrznej. Zgodnie ze strukturą i zasadą pracy cylindra hydraulicznego możemy przeanalizować, że podstawową przyczyną wycofania cylindra hydraulicznego jest to, że objętość oleju hydraulicznego w komorze bez pręta spadła. Możliwe przyczyny zmniejszenia objętości oleju hydraulicznego w komorze bez pręta są powodem, dla którego cylinder hydrauliczny schodzi automatycznie:

(1) Wewnętrzny wyciek cylindra hydraulicznego. Olej z beztłoczyskowej komory cylindra hydraulicznego przepływa do komory tłoczyska przez uszczelkę tłoka.

(2) Wyciek na tylnej pokrywie cylindra hydraulicznego. Olej hydrauliczny w komorze bez pręta wycieka na zewnątrz przez tylną pokrywę końca. Jest to wyciek zewnętrzny i jest łatwy do sprawdzenia.

(3) Olej hydrauliczny w komorze bez pręta spływa przez port olejowy. Można to podzielić na kilka sytuacji:

A) Wyciek oleju ze stawu rurki olejowej lub rurki olejowej hydraulicznej. Jest to również wyciek zewnętrzny i jest łatwy do sprawdzenia.

b) W obwodzie za pomocą neutralnego zamka zaworu odwracającego zawór odwracający nie może być w pełni zwrócony do pozycji neutralnej lub uszczelka neutralna może być słaba.

c) W obwodzie za pomocą blokady hydraulicznej pierścień blokady hydraulicznej może zostać uszkodzony lub pozycja neutralna zaworu odwracającego może być niewłaściwie wybrana. (4) Wyciek oleju z hydraulicznej lufy cylindrowej jest również uważany za wyciek zewnętrzny, który jest łatwy do zaobserwowania, a możliwość jest ogólnie bardzo mała.

4. Rozwiązanie

(1) Wewnętrzne wycieki cylindra hydraulicznego może być spowodowane starzeniem pierścienia uszczelnienia. Należy wymienić pierścień uszczelnienia lub należy przeprojektować bardziej rozsądną konstrukcję uszczelniającą.

(2) To samo dotyczy wycieku tylnego pokrywki cylindra hydraulicznego. Uszczelka należy wymienić lub należy przeprojektować bardziej rozsądną konstrukcję uszczelniającą.

(3) Gdy złącza rurki olejowej wycieka olej, sprawdź, czy pierścień uszczelnienia złącza jest uszkodzony. Wymień uszczelkę lub wymień złącze.

(4) W obwodzie za pomocą blokady środkowej zaworu odwracającego uszczelka środkowa nie jest dobra. Zasadniczo jest to spowodowane plamami olejowymi lub innymi zanieczyszczeniami, które powodują, że rdzeń zaworu nie przemieszcza się na miejsce, lub sprężyna utknie ani złamana, powodując, że nie jest w stanie powrócić do pozycji środkowej. Personel zawodowy musi naprawić lub wymienić zawór odwracający. Jeśli zapotrzebowanie na utrzymanie ciśnienia jest stosunkowo wysokie, możesz rozważyć wymianę zamka hydraulicznego.

(5) W obwodzie zablokowanym przez blokadę hydrauliczną neutralny zawór funkcyjny z zamkniętymi portami A i B nie może być używany, ponieważ zamknięcie portów A i B może powodować, że zawór sterujący hydraulicznym nadal otwiera się w obu kierunkach i nie odgrywa roli blokującej. Ponadto złamanie sprężyny lub zanieczyszczenia blokady hydraulicznej mogą również spowodować, że zamek hydrauliczny nie jest w stanie całkowicie zamknąć, co powoduje wyciek.

Streszczenie

Cylindry hydraulicznesą krytycznymi siłownikami w systemach hydraulicznych, a ich stabilność jest niezbędna do wydajności systemu. Częstym problemem jest niepożądany samozadowolenie cylindrów hydraulicznych po zamknięciu pozycji. Problem ten powstaje z powodu wycieku wewnętrznego lub zewnętrznego, takiego jak awaria uszczelnienia w cylindrze, wyciek na końcu okładek lub olej hydrauliczny uciekający przez port olejowy. Ponadto niewłaściwe funkcjonowanie kierunkowych zaworów sterujących lub zamków hydraulicznych - takie jak niepełne pozycjonowanie neutralne, zużycie uszczelnienia lub nieprawidłowy wybór zaworu - może przyczynić się do tego problemu. Roztwory obejmują wymianę uszkodzonych uszczelek, naprawę lub wymianę uszkodzonych zaworów, zapewnienie odpowiedniego wyboru blokady hydraulicznej oraz utrzymanie czystości systemu w celu zapobiegania zanieczyszczeniu. Rozwiązanie tych czynników zapewnia niezawodne działanie cylindra hydraulicznego i zapobiega niezamierzonym ruchowi.
